أسمي SA612عبارة عن لوح فولاذي من السيليكون-عالي القوة-منغنيز-مصمم خصيصًا لأوعية الضغط والغلايات الملحومة ذات درجات الحرارة المتوسطة والمنخفضة-. يتم استخدامه بشكل أساسي في تصنيع صهاريج التخزين وحاويات غاز البترول المسال ومعدات المعالجة الصناعية.
- المعيار المعادل:يتوافق مع معيار ASTM A612، حيث يغطي ASTM معايير المواد ويغطي ASME مواصفات الغلايات وأوعية الضغط.
- حدود السماكة:عادةً ما يحدد المعيار الحد الأقصى للسمك بـ 25 ملم (1 بوصة)، ولكن يمكن أن يتجاوز الإنتاج المخصص هذا الحد.
- هيكل الحبوب:تم تصنيعه من الفولاذ المقتول ببنية حبيبية دقيقة من الأوستنيتي لتحقيق المتانة المثلى وقابلية اللحام.
ستوفر شركة GNEE Steel ألواح فولاذية عالية الجودة-تتوافق مع مواصفات ASME SA612 لتلبية احتياجاتك. نحن نضمن التشغيل السلس لأعمال الألواح الفولاذية المتوافقة مع ASME SA612. لا تتردد في الاتصال بنا بخصوص أية متطلبات؛ سنبذل قصارى جهدنا لتلبية احتياجاتك.
ASME SA612 VS SA 516 GR.70: استنتاج الاختيار
يتم تحديد الاختيار من خلال ثلاثة عوامل فنية أساسية: ضغط/درجة الحرارة التصميمية، ومتطلبات سمك الجدار، وبيئة الخدمة.
| معايير الاختيار | تفضل ASME SA612 | تفضل SA516 Gr70 |
|---|---|---|
| الحد الأدنى لدرجة حرارة التصميم | أقل من أو يساوي -30 درجة (-40 درجة ~ -30 درجة) | أكبر من أو يساوي -29 درجة (المحيط ~ -29 درجة) |
| أنواع المعدات | صهاريج تخزين الغاز الطبيعي المسال، وأوعية الضغط المبردة، ومعدات المنصات البحرية، وخزانات الضغط المحمولة | -غلايات درجات الحرارة المحيطة، وأوعية الضغط القياسية المتوسطة والمنخفضة-، ومعدات الغلاف الجوي البتروكيميائية |
| أولوية التكلفة | تصميم خفيف الوزن، الأولوية للتحكم في تكلفة المواد الإجمالية | أولوية منخفضة لسعر الوحدة،-مشروعات تقليدية صغيرة الحجم |
| متطلبات الشهادة | ختم ASME U-، وشهادة PED للتبريد | شهادة أوعية الضغط العامة |
| شروط الخدمة | الضغط العالي، التحميل الدوري، خدمة كبريتيد الهيدروجين الرطب | درجة الحرارة المحيطة والضغط الجوي، خدمة غير قابلة للتآكل.- |
اختر ASME SA612 إذا كان مشروعك يلبي أيًا مما يلي:
• معدات ذات ضغط متوسط/عالٍ ودرجة حرارة متوسطة/منخفضة مع أهداف تصميمية لخفض الوزن.
•-صهاريج تخزين غاز البترول المسال فوق الأرض، وفواصل الضغط المتوسطة والصغيرة والعالية-، والمبادلات الحرارية المبردة.
• الأصول المنتشرة في المناطق الباردة. الحد الأدنى لدرجة حرارة الخدمة يصل إلى -40 درجة، ويمتد إلى -60 درجة في ظل ظروف تشغيل قاسية مختارة.
• المشاريع التي تتطلب معدات تخفيض الكتلة والتحكم في الوزن الساكن للوحة.
ASME SA612 VS SA 516 GR70: كيف تختار؟
اختر SA516 Gr.70 إذا كان مشروعك يلبي أيًا مما يلي:
• أوعية الضغط البتروكيماوية العامة، وأعمدة التقطير، والمفاعلات، وبراميل الغلايات (أغلبية الوحدات القياسية)
• صهاريج تخزين الضغط الجوي / المتوسط- الكبيرة، والخزانات الكروية ذات الجدران السميكة-، ومعدات المعالجة المعرضة لخدمة H₂S (تتوفر درجة مقاومة HIC- كخيار)
• نطاق درجة حرارة الخدمة: -29 درجة إلى 400 درجة
• المشاريع التي لا تتطلب متطلبات صارمة لخفض الوزن، مع اعتبار تكلفة شراء الوحدة هدفًا أساسيًا للمراقبة
الخصائص الرئيسية للوحة أوعية الضغط ASME SA612
ASME SA612 مقابل SA516 الصف 70
انظر كيف يقارن ASME SA612 مع SA516 Grade 70 الشائع الاستخدام في تطبيقات أوعية الضغط.
| إيجنتوم | ASME SA516 الصف 70 | أسمي SA612 |
|---|---|---|
| نوع المادة | كولينستوفستال | سبائك السيليكون المنغنيز الصلب |
| زوجفستيجكيت | 485-620 ميجا باسكال | 570-725 ميجا باسكال |
| ستريكغرينز | الحد الأدنى 260 ميجا باسكال | الحد الأدنى 345 ميجا باسكال |
| درجة حرارة اختبار التأثير | -29 درجة | -40 درجة |
| التطبيقات النموذجية | خزانات ثابتة | ناقلات غاز البترول المسال المتنقلة، أوعية الضغط |
| إمكانية خفض الوزن | معيار |
توفير ما يصل إلى 16% من الوزن |
المزايا الرئيسية لـ ASME SA612
قوة أعلى-إلى-نسبة الوزن:
يتيح تصميمات جدران أرق مع الحفاظ على السلامة الهيكلية المطلوبة
تحسين كفاءة النقل:
يقلل وزن المعدات بنسبة تصل إلى 16%، مما يسمح بزيادة سعة الحمولة
أداء أفضل في درجات الحرارة المنخفضة-:
معتمد للخدمة حتى -40 درجة مع صلابة ممتازة للصدمات
توفير التكاليف على المدى الطويل-:
على الرغم من ارتفاع تكلفة المواد بشكل طفيف، يتم تقليل تكاليف المشروع الإجمالية من خلال توفير الوزن وتحسين الكفاءة
هل تلبي هذه الخصائص الميكانيكية متطلبات مشروعك بالكامل؟
يمكن لمهندسينا مراجعة السُمك ومتطلبات اللحام وجدول التسليم دون أي تكلفة لمساعدتك على تجنب حالات عدم التطابق المكلفة.
قصة نجاح: الشركة المصنعة لناقلات غاز البترول المسال
البيانات الأساسية:
تخفيض وزن 1.2 طن لكل خزان|قدرة تحميل أعلى لغاز البترول المسال بنسبة 8%|200 طن حجم الشراء ربع السنوي
تحدي:
ويعتزم العميل تعزيز سعة الحمولة لناقلات غاز البترول المسال، دون المساس بأداء السلامة والمعايير التنظيمية ذات الصلة.
حل:
اقترحنا استبدال المواد: استبدال SA516 Gr70 مقاس 12 مم بلوحة فولاذية ASME SA612 مقاس 10 مم. تضمن نسبة القوة المتميزة-إلى-الوزن لـ SA612 السلامة الهيكلية من خلال لوحة أقل سمكًا.
نتائج:
يخفض كل خزان 1.2 طن من الوزن الساكن، مما يتيح زيادة بنسبة 8% في توصيل غاز البترول المسال لكل رحلة تحت وزن إجمالي متطابق للمركبة. حقق العميل انخفاضًا ملحوظًا في تكاليف التشغيل وهامش ربح أعلى، من خلال طلب ربع سنوي ثابت بقيمة 200 طن من الألواح SA612.
ASME SA612 VS SA 516 GR.70: التطبيقات النموذجية

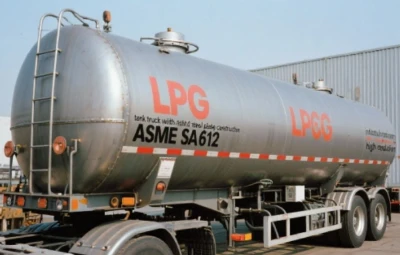

ASME SA612 التطبيقات النموذجية
تعمل صهاريج التخزين المبردة (الغاز الطبيعي المسال والإيثيلين والأمونيا السائلة) في-45 درجة إلى -30 درجة
أوعية ضغط المنصات البحرية والمعدات الصناعية للمنطقة الباردة
-صهاريج نقل الضغط المتنقلة خفيفة الوزن ذات الضغط العالي
ASME U-معدات ضغط درجات حرارة منخفضة معتمدة بختم
أوعية ضغط كبريتيد الهيدروجين الرطبة للخدمة الحامضة (يتوفر إصدار مقاوم -HIC)
SA 516 GR.70 التطبيقات النموذجية
غلايات درجة الحرارة العادية وأوعية الضغط المتوسط تعمل في-29 درجة إلى 400 درجة
صهاريج التخزين الجوية لصناعات النفط والغاز والبتروكيماويات
المبادلات الحرارية للأغراض العامة وأوعية المعالجة
مشاريع معدات الضغط التقليدية غير المبردة
ASME SA612 VS SA 516 GR.70: مقارنة التكلفة
| عنصر التكلفة | SA612 | SA516 غرام70 | استنتاج فرق التكلفة |
|---|---|---|---|
| سعر لوحة الوحدة | 8% ~ 12% أعلى من SA516 | السعر المرجعي الأساسي | SA612 لديه سعر وحدة أعلى قليلاً |
| سمك الجدار المصمم | 20%~25% أرق (قوة شد أعلى) | سمك المرجع الأساسي | انخفض الوزن الإجمالي للمادة SA612 بنسبة 20% |
| إجمالي تكلفة المواد | 10% ~ 15% أقل من SA516 | التكلفة المرجعية الأساسية | ✅ يوفر SA612 تكلفة إجمالية أقل للمواد |
| تكلفة اللحام والتصنيع | تخفيض التكلفة بنسبة 30% (معادل منخفض الكربون، لا حاجة للتسخين المسبق) | التكلفة المرجعية الأساسية | ✅ يتميز SA612 بتكلفة معالجة أقل |
| تكلفة النقل/التركيب | تخفيض الوزن بنسبة 20% يؤدي إلى خفض التكلفة المقابل | التكلفة المرجعية الأساسية | ✅ يحقق SA612 تكلفة أقل لسلسلة التوريد-العمر الافتراضي-. |
انقر للحصول على أحدث الأسعار ASME SA612
EN 10204 3.1 شهادة اختبار المطحنة
التعليمات:
ما هو الفولاذ A612؟
مواصفات ASTM A612 هي المواصفات القياسية لألواح أوعية الضغط، والفولاذ الكربوني، والقوة العالية، لخدمة درجات الحرارة المتوسطة والمنخفضة. يشمل ASTM A612 ألواح فولاذ السيليكون المصنوعة من الكربون- والمنجنيز- المخصصة للاستخدام في أوعية الضغط الملحومة لخدمة درجات الحرارة المتوسطة والمنخفضة.
هل ألواح الصلب SA612 وA612 هي نفس المنتج؟ ما هي الاختلافات الأساسية؟
هم نفس النوع من ألواح الصلب. ASTM A612 هو معيار المواد، في حين أن ASME SA612 هو التعيين الذي تم تعيينه بعد دمج ASTM A612 في كود ASME للغلايات وأوعية الضغط، خصيصًا لتصنيع معدات تحمل الضغط-.
ما هي الدرجات المكافئة لـ SA612/A612 في المعايير الصينية والأوروبية؟ هل يمكن استخدامها كبدائل مباشرة؟
تشمل الدرجات المكافئة التقريبية الشائعة EN P355GH وDIN 1.0473 وGB Q345R. ومع ذلك، لا يمكن استخدامها كمعادلات مباشرة. ويجب التأكد من ملاءمتها وفقاً لمواصفات التصميم ومتطلبات الموافقة.
ما هو الأكثر ملاءمة لتطبيقات درجات الحرارة المنخفضة-: SA612 أم SA516 Gr.70؟
يوفر SA612 أداءً شاملاً أكثر استقرارًا في الألواح السميكة وظروف العمل-الضغط العالي، بينما يوفر SA516 Gr.70 فعالية أفضل من حيث التكلفة-في ظروف التشغيل التقليدية.
ما هو ما يعادل SA 516 GR 70؟
ما هي المادة المكافئة لـ A516 GR 70؟ تتضمن المعادلات الشائعة ASME SA516 GR 70، وEN 10028 P355GH، وBS1501 224-490 A & B، وهي مناسبة لتطبيقات أوعية الضغط المماثلة.
