المجموعة 1: التعاريف والأنواع الأساسية

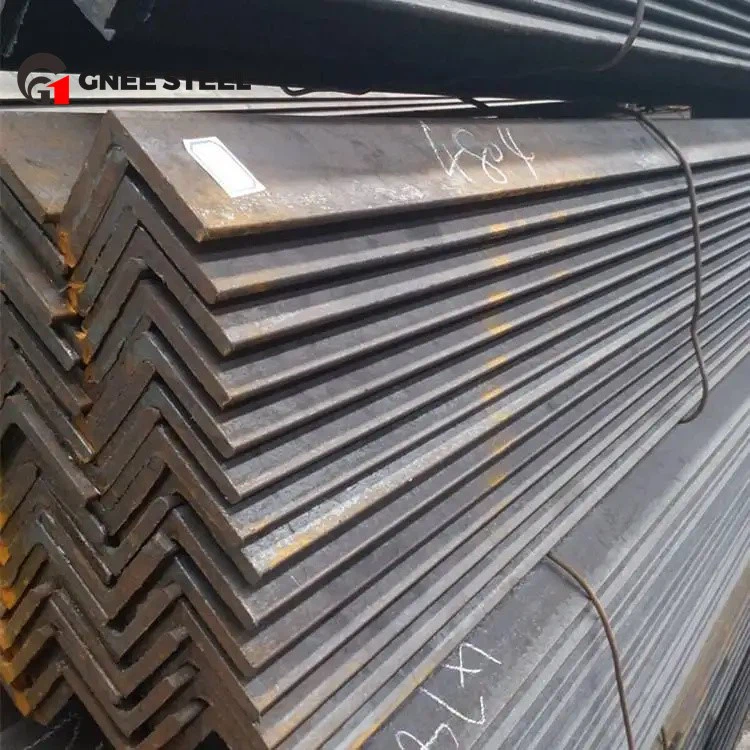

ما هي فولاذ زاوية الكربون ASTM A36 و A53 و Q235 و Q345؟
ASTM A36 ، A53 ، Q235 ، و Q345 كلها كربون - الفولاذ القائم على الزاوية مع L - المتقاطع - ، المستخدمة في التطبيقات الهيكلية والصناعية. ASTM A36 هو درجة هيكلية تستخدم على نطاق واسع (المعيار الأمريكي) مع قابلية لحام جيدة. تتضمن ASTM A53 ، في المقام الأول درجة الأنابيب ، متغيرات زاوية ، وغالبًا ما تستخدم في السباكة وأنظمة الضغط المنخفضة-. Q235 (معيار GB الصيني) هو فولاذ طري للبناء العام ، في حين أن Q345 (GB) هو درجة القوة العالية- للأحمال الثقيلة. جميعها متوفرة كزوايا متساوية (نفس طول الساق) أو زوايا غير متكافئة (أطوال ساق مختلفة) ، تلبي احتياجات التصميم المتنوعة.
ما الذي يميز متساوٍ عن الصلب غير المتكافئ في هذه الدرجات؟
يحتوي الصلب على قدم المساواة على أرجل ذات الطول المتطابق (على سبيل المثال ، 50 × 50 مم) ، وهو مثالي للهياكل المتماثلة مثل الإطارات والجملات. يحتوي الصلب غير المتكافئ على أرجل بأطوال مختلفة (على سبيل المثال ، 75 × 50 مم) ، مناسبة للدعم غير المتماثل ، مثل توصيل المكونات المتباينة. تقوم الزوايا المتساوية بتبسيط توزيع الحمل الموحد ، بينما توفر الزوايا غير المتكافئة المرونة في التصميمات المتماثلة-. يتم إنتاج كلا النوعين في درجات ASTM A36 و A53 و Q235 و Q345 ، مما يضمن التوافق مع متطلبات القوة المختلفة.
كيف تختلف ASTM A36 و A53 في التطبيقات الأولية؟
يركز ASTM A36 Angle Steel على الاستخدام الهيكلي - إطارات البناء والجسور وقواعد الآلات - بسبب قوتها المتوازنة (250 ميجا باسكال العائد) وقابلية اللحام. ASTM A53 ، على الرغم من أن الأنابيب بشكل رئيسي ، لديها متغيرات زاوية تستخدم في السباكة ، والدرابزين ، والأدوار الهيكلية المنخفضة-. غالبًا ما يكون لزوايا A53 تحملًا أكثر تشددًا من أجل دقة الأبعاد ، وهي مهمة في اتصالات الأنابيب ، في حين أن A36 يعطي الأولوية تحميل -. تداخلهم هو الحد الأدنى ، حيث يهيمن A36 على البناء الثقيل و A53 الذي يقدم أخف وزنا ، فائدة -.
ما الذي يجعل الدرجات الرئيسية Q235 و Q345 في فولاذ الزاوية القياسية الصينية؟
Q235 هو العمود الفقري للبناء الصيني ، مع قوة العائد 235 ميجا باسكال ، مثالية للإطارات السكنية والاستخدام الصناعي الخفيف. يضمن محتوى الكربون المنخفض سهولة اللحام والانحناء. Q345 ، درجة القوة العالية- (345 ميجا باسكال) ، تناسب تطبيقات العمل الثقيلة - مثل الجسور وارتفاع المباني - ، مما يوفر صلابة أفضل في درجات حرارة منخفضة. كلاهما تكلفة - فعالة ، مع Q235 للاستخدام العام و Q345 عند الحاجة إلى قوة أعلى ، مما يجعلها المواد الغذائية في البنية التحتية الآسيوية.
هل زوايا متساوية وغير متكافئة متوفرة في جميع هذه الدرجات؟
نعم ، يتم إنتاج زوايا متساوية وغير متكافئة في درجات ASTM A36 و A53 و Q235 و Q345. تتراوح زوايا متساوية في هذه الدرجات من 20 × 20 مم إلى 200x200 مم ، بينما ترتفع زوايا غير متكافئة إلى 200 × 125 مم. على سبيل المثال ، تعتبر الزوايا المتساوية A36 شائعة في البناء الأمريكي ، في حين يتم استخدام زوايا Q345 غير المتكافئة في حدود الجسر الصيني. يوفر أحجام المصنّعين لأحجام المصنّعين - نقاط قوة محددة: أعلى- قوة Q345 و A36 أحجام أكبر للأحمال الثقيلة ، في حين أن A53 و Q235 يركزان على الأدين الأصغر ،-.
المجموعة 2: مقارنة الخصائص الميكانيكية
كيف تقارن نقاط قوة العائد وتوسيل هذه الدرجات؟
لدى ASTM A36 قدرة الحد الأدنى للعائد 250 ميجا باسكال و 400 - 550 MPa قوة شد. تحتوي زوايا ASTM A53 (الصف B) على 240 ميجا باسكال و 415 ميجا باسكال قوة الشد ، أقل قليلاً. يوفر Q235 عائد 235 ميجا باسكال و 375-500 ميجا باسكال قوة الشد ، على غرار A36. Q345 يبرز مع عائد 345 ميجا باسكال وقوة الشد 470-630 ميجا باسكال ، مما يجعلها الأقوى. يتيح هذا النطاق للمهندسين اختيار: A53/Q235 للأحمال الخفيفة ، A36 للأحمال المعتدلة ، و Q345 لتلبية الاحتياجات الشاقة.
ما هي الدرجات التي تقدم أفضل قابلية اللحام والقدرة على التشكيل؟
ASTM A36 و Q235 Excel في قابلية اللحام بسبب محتوى الكربون المنخفض (≤0.25 ٪) ، لا تتطلب تسخينًا قبل- لمعظم التطبيقات. أنها تنحني وتقطع بسهولة ، مثالية لتصنيع مخصص. ASTM A53 ، مع مستويات الكربون المماثلة ، يمكن لحامها أيضًا ولكنها تستخدم غالبًا في مفاصل أبسط. Q345 ، على الرغم من أن اللحام ، قد يحتاج إلى التدفئة قبل- للتدفئة للأقسام السميكة لمنع التكسير ، حيث أن قوتها العليا تقلل من ليونة قليلاً. بالنسبة للمشاريع التي تحتاج إلى تشكيل واسع النطاق ، يفضل A36 و Q235 على Q345 و A53.
كيف تؤدي هذه الدرجات من حيث تأثير المتانة؟
Q345 له أفضل صدمة تأثير ، وتلبية معايير لدرجة الحرارة المنخفضة- استخدام درجة الحرارة (- 40 درجة مئوية) ، حاسمة للبنية التحتية للبرودة -. توفر ASTM A36 صلابة جيدة في درجة حرارة الغرفة ، وهي مناسبة للمناخات المعتدلة. تعمل Q235 بشكل جيد في ظروف معتدلة ولكنها تفتقر إلى المقاومة الباردة لـ Q345. ASTM A53 ، المصممة لاستخدام المنفعة ، له صلابة أساسية ، كافية للتطبيقات غير الحرجة. بالنسبة للمشاريع ذات الأحمال الديناميكية (على سبيل المثال ، الجسور) و Q345 و A36 ، تعد خيارات أفضل من A53 أو Q235.
ما هو نطاق ليونة من هذه الدرجات الصلب الزاوية؟
هيلي (استطالة) أعلى في Q235 (~ 25 ٪) و ASTM A36 (~ 20 ٪) ، مما يسمح بتشوه كبير قبل الكسر. يتبع ASTM A53 عن كثب (حوالي 18 ٪) ، مناسبة للانحناء البسيط. Q345 ، في حين أن الدكتايل (حوالي 17 ٪) ، أقل من الآخرين بسبب ارتفاع القوة. هذا يجعل Q235 و A36 أفضل للتطبيقات التي تحتاج إلى المرونة ، مثل المناطق الزلزالية ، في حين أن ليونة Q345 أقل مقبولة في سيناريوهات الحمل الثابت. إن ليونة A53 تناسب دورها في الإجهاد المنخفض - ، يستخدم الموضع الثابت -.
كيف تؤثر أقصى درجات الحرارة على هذه الفولاذ الزاوية؟
تعمل جميع الدرجات بشكل جيد في- 10 درجة مئوية إلى 100 درجة مئوية ، ولكن Q345 يقاوم كسر هش إلى -40 درجة مئوية ، مما يجعله مثاليًا للمناطق الباردة. يضعف ASTM A36 و Q235 أقل قليلاً من -20 درجة مئوية ولكن لا يزال قابلاً للاستخدام في فصل الشتاء المعتدل. ASTM A53 أقل موثوقية في البرد الشديد ، الأفضل للاستخدام الداخلي أو المعتدل. درجات الحرارة المرتفعة (أعلى من 300 درجة مئوية) تقلل من القوة في الكل ، ولكن هذا نادراً ما يهم في الاستخدام الهيكلي القياسي. بالنسبة للبيئات القاسية ، يعد Q345 هو الخيار الأفضل ، مع A36 كبديل فعال من حيث التكلفة.
المجموعة 3: تطبيقات حسب التقدير والنوع
ما هي المشاريع التي تستخدم ASTM A36 زوايا متساوية وغير متكافئة؟
ASTM A36 زوايا متساوية في إطار المباني التجارية ، الداعمة تروس السقف ورواد الأرضية (على سبيل المثال ، 65 × 65 مم). زوايا A36 غير المتكافئة تعزز عوارض الجسر وقواعد الآلات (على سبيل المثال ، 100 × 75 مم) ، حيث يلزم توزيع الحمل غير المتماثل. كما أنها تستخدم في حاويات الشحن والرفوف الصناعية ، والتي تقدر بالقوة وقابلية اللحام. تقوم الزوايا المتساوية بتبسيط البناء المعياري ، في حين أن الزوايا غير المتكافئة تتكيف مع التصميمات المخصصة ، مما يجعل A36 متعددة الاستخدامات عبر قطاعات البناء.
في أي سيناريوهات تفضل فولاذ زاوية ASTM A53؟
يتم استخدام زوايا ASTM A53 في مشاريع الأدوات المساعدة: دعم السباكة ، والدرابزين ، وإطارات أنابيب الضغط المنخفضة-. دقة الأبعاد تناسب bracings الأنابيب (على سبيل المثال ، زوايا متساوية 40x40 مم) ، مما يضمن اتصالات آمنة. تم العثور عليها أيضًا في المعدات الزراعية ورفوف الضوء ، حيث يكفي القوة المعتدلة. على عكس A36 ، نادراً ما يتم استخدام زوايا A53 في الأدوار الهيكلية الثقيلة ، مع التركيز بدلاً من ذلك على فائدة وتطبيقات الإجهاد المنخفضة- حيث التكلفة والمتناسبة أكثر.
كيف يتم تطبيق زوايا Q235 متساوية وغير متكافئة في البناء؟
Q235 الزوايا المتساوية (50 × 50 مم) قم ببناء إطارات سكنية وحواس الجدران ، في حين أن أحجام أكبر (100 × 100 مم) تدعم أسطح المصنع. تعزز زوايا Q235 غير المتكافئة (80 × 50 مم) إطارات الأبواب/النوافذ وتوصيل العوارض بالأعمدة في التصاميم غير المتماثلة. كما أنها تستخدم في الأثاث ورفوف التخزين ، والتي تقدر بتكلفة منخفضة وقابلية للتشغيل. في البناء الصيني ، Q235 هو الافتراضي لغير - الأجزاء الهيكلية الحرجة ، موازنة الأداء والقدرة على تحمل التكاليف.
ما هي تطبيقات الرسوم الثقيلة - على Q345 Angle Steel؟
Q345 زوايا تتعامل مع أحمال ثقيلة في أعمدة البناء عالية- (زوايا مساوية 150 × 150 مم) و Brace Bracings (200 × 125 ملم زوايا غير متكافئة). يتم استخدامها في إطارات الرافعة والمنصات الخارجية ، حيث تعتبر القوة المنخفضة ومتصلات درجة الحرارة المنخفضة- أمرًا بالغ الأهمية. Q345 الزوايا غير المتكافئة تعزز أيضا قواعد الآلات الصناعية ، امتصاص الاهتزاز والإجهاد الديناميكي. تقلل قوتها المرتفعة من احتياجات المواد ، مما يجعلها تكلفة - فعالة لمشاريع الحجم الكبيرة- على الرغم من ارتفاع تكاليف الوحدة- من Q235.
متى يجب اختيار الزوايا غير المتكافئة على زوايا متساوية في هذه الدرجات؟
تفضل الزوايا غير المتكافئة عند توصيل مكونات بأحجام مختلفة - على سبيل المثال ، قم بتوصيل شعاع 100 مم بعمود 50 مم (باستخدام زوايا 100 × 50 مم). إنها أفضل من أجل تعزيزات الحافة (على سبيل المثال ، شفاه الجرف) والحمل غير المتماثل - المحمل (على سبيل المثال ، حواجز الطرق). في ASTM A36 ، يستقرون طوابق الجسر ؛ في Q345 ، فإنهم يدعمون أجراس الآلات الثقيلة. تعد الزوايا المتساوية أفضل للإطارات المتماثلة ، لكن الزوايا غير المتكافئة توفر مرونة في التصميم ، مما يجعلها لا غنى عنها في الهياكل الموحدة المخصصة أو غير المخصصة.
المجموعة 4: مقارنة مع أنواع الصلب الأخرى
كيف تقارن زوايا الكربون هذه بزوايا الفولاذ المقاوم للصدأ؟
زوايا الكربون (A36 ، A53 ، Q235 ، Q345) هي 3 - 5 مرات أرخص من الفولاذ المقاوم للصدأ ولكنها تفتقر إلى مقاومة التآكل. تناسب زوايا الفولاذ المقاوم للصدأ البيئات البحرية أو الكيميائية ، في حين أن زوايا الكربون تحتاج إلى الطلاء (الجلفنة ، الطلاء) للاستخدام في الهواء الطلق. توفر درجات الكربون قوة شد أعلى (Q345: 470 - 630 MPa vs . 304 مقاومة للصدأ: ~ 500 MPa) وأفضل لحام. بالنسبة للمشاريع الخارجية الحساسة للتكاليف أو الداخلية أو المغلفة ، من الأفضل زوايا الكربون ؛ الفولاذ المقاوم للصدأ هو أفضل للاستخدامات المتهورة.
ما هي المزايا التي تتمتع بها هذه الدرجات فوق الفولاذ الهيكلي -؟
يوفر الفولاذ العالي - (على سبيل المثال ، مع الكروم/النيكل) تآكلًا أفضل أو مقاومة للحرارة ولكنه يكلف أكثر ويصعب اللحام. من السهل تصنيع زوايا الكربون (وخاصة A36 ، Q235) ، مع انخفاض تكاليف الإنتاج ، مما يجعلها مثالية للبناء العام. Q345 يطابق بعض السبائك في جزء من السعر ، على الرغم من أنه يفتقر إلى سبيكة - خصائص محددة. بالنسبة لمعظم الاحتياجات الهيكلية ، توفر درجات الكربون هذه أداءً كافيًا دون قسط السبائك.
كيف تختلف عن زوايا الألومنيوم في الاستخدام الهيكلي؟
زوايا الألومنيوم أخف وزنا وتآكل - مقاومة ولكن أضعف (6061 الصف: ~ 200 ميجا باسكال العائد مقابل Q345: 345 MPa). تدعم زوايا الكربون (A36 ، Q345) أحمالًا أثقل ، مما يجعلها أفضل لبناء إطارات وآلات. يناسب الألومنيوم خفيفة الوزن ، غير- تحميل - الاستخدامات المحمل (على سبيل المثال ، إطارات النوافذ). تكلفة زوايا الكربون أقل للقوة المكافئة ، على الرغم من أن الألومنيوم يتجنب علاجات التآكل. من أجل السلامة الهيكلية ، درجات الكربون متفوقة. يفوز الألومنيوم من أجل الوزن - حساس ، منخفضة -.
هل زوايا الكربون هذه أفضل من زوايا الفولاذ الكربوني المنخفضة-؟
نعم ، بالنسبة لمعظم الاستخدامات الهيكلية. إن الفولاذ المعتدل الكربون المنخفض- (على سبيل المثال ، ≤0.15 ٪ من الكربون) لديهم قوة أقل من A36 ، Q235 ، وما إلى ذلك ، مما يحد من قدرتها على التحميل. يوفر A36 و Q235 نقاط قوة عائد أعلى مع الحفاظ على قابلية التشغيل ، مما يجعلهما أقوى ولكن لا يزال من السهل تصنيعه. Q345 و A53 (الصف B) يتفوقان بشكل آخر على انخفاض - الفولاذ الكربوني في القوة ، مما يناسب أحمالًا أثقل. زوايا الكربون المنخفضة - أرخص ولكنها قابلة للحياة فقط لاستخدامات حرجة- ، حيث توفر هذه الدرجات قوة أفضل - لنسب التكلفة -.
كيف تقارن درجات ASTM (A36 ، A53) بالصفوف الصينية (Q235 ، Q345) على مستوى العالم؟
ASTM A36 و Q235 قابلة للتبديل في العديد من التطبيقات ، مع قوة مماثلة وقابلية العمل - A36 يهيمن على أمريكا الشمالية ، Q235 آسيا. يوفر Q345 قوة أعلى من A36 ، يتنافس مع ASTM A572 (High -) في المشاريع العالمية. لا يحتوي ASTM A53 على مكافئ صيني مباشر ، مع التركيز على استخدامات الأداة المساعدة حيث قد يكون Q235 كافيًا. غالبًا ما تختار المشاريع العالمية بناءً على التوفر الإقليمي: A36 في الأمريكتين ، Q235/Q345 في آسيا ، مما يضمن الامتثال للمعايير المحلية.
المجموعة 5: المصادر والاعتبارات العملية
ما الذي يجب على المشترين التحقق منه عند تحديد مصادر هذه الفولاذ الزاوية؟
يجب على المشترين التحقق من شهادة الصف: يحتاج ASTM A36/A53 إلى امتثال ASTM ، Q235/Q345 يتطلب معايير GB. طلب تقارير اختبار مطحنة (MTRS) لتأكيد قوة العائد/الشد. تحقق من الأبعاد (طول الساق ، سمك) للتناسب - يجب أن تتطابق زوايا التصميم المتساوية/غير المتكافئة. فحص جودة السطح (بدون صدأ ، تشققات) وقارن الأسعار من الموردين الإقليميين (على سبيل المثال ، الولايات المتحدة ل A36 ، الصين ل Q235). بالنسبة للطلبات بالجملة ، قم بتأكيد أوقات الرصاص (2-4 أسابيع نموذجية) والحد الأدنى من الكميات.
كيف تختلف الأسعار والتوافر بين الدرجات والمناطق؟
ASTM A36 و Q235 هما الأكثر تكلفة ، مع توفر عالمي عالمي - A36 في أمريكا الشمالية ، Q235 في آسيا. Q345 يكلف 10-15 ٪ أكثر من Q235 بسبب ارتفاع القوة ، مع توفر جيد في الصين. ASTM A53 أكثر أهمية من A36 ولكن أقل من Q345 ، متاح بشكل أساسي في أمريكا الشمالية وأوروبا. تكلفة الزوايا الأكبر (أكثر من 150 مم) أكثر من الأحجام الأصغر ، مع زوايا غير متكافئة أكثر دفعة قليلاً من الزواج المتساوي بسبب تعقيد التصنيع.
ما هي العلاجات اللازمة للاستخدام في الهواء الطلق لهذه الزوايا؟
تتطلب جميع الدرجات حماية التآكل في الهواء الطلق: الجلفنة (طلاء الزنك) للحياة الطويلة ، وخاصة في المناطق الرطبة أو الساحلية. طلاء الطلاء أو مسحوق يعمل لبيئات معتدلة ، مع إعادة عرض كل 3-5 سنوات. يستفيد Q345 و A36 أكثر من الطلاء الثقيل بسبب الاستخدام المتكرر في الهياكل المكشوفة. ASTM A53 ، التي تستخدم غالبًا في السباكة ، قد تحتاج إلى طلاء الايبوكسي لمقاومة تآكل الماء. يضمن إعداد السطح السليم (التنظيف ، التحضير) التصاق الطلاء ، وتوسيع عمر الخدمة.
كيف تختلف تكاليف التصنيع بين الدرجات وأنواع الزاوية؟
Q235 و A36 لديهم تكاليف تصنيع أقل بسبب سهولة اللحام/الانحناء - لا توجد أدوات خاصة مطلوبة. Q345 يتطلب المزيد من الرعاية (على سبيل المثال ، قبل - أقسام تسخين سميكة) ، مما يزيد من تكاليف العمالة بنسبة 5-10 ٪. قد تحتاج ASTM A53 ، مع التحمل أكثر تشددًا ، إلى قطع دقيقة ، مضيفًا تكاليف بسيطة. تكلف الزوايا غير المتكافئة 5-8 ٪ لتصنيع أكثر من الزوايا المتساوية بسبب التشكيل غير المتماثل. بالنسبة للمشاريع الكبيرة ، توفر الزوايا المتساوية A36/Q235 أدنى تكاليف التصنيع ، وموازنة سهولة الاستخدام ومصروفات المواد.
ما هي الأخطاء الشائعة التي يجب تجنبها عند اختيار هذه الفولاذ الزاوية؟
تجنب التحلل المفرط: Q345 غير ضروري للأحمال الضوئية (استخدم Q235/A36 بدلاً من ذلك). لا تتجاهل المعايير الإقليمية - باستخدام A36 في الصين قد يواجه مشكلات شهادة ، تمامًا كما قد لا يلتقي Q235. تأكد من تصميم نوع الزاوية: زوايا غير متكافئة للأحمال غير المتماثلة ، تساوي تلك المتماثلة. يؤدي إهمال حماية التآكل إلى فشل سابق لأوانه - دائمًا معطف الزوايا في الهواء الطلق. أخيرًا ، لا تخطي التحقق من MTR ، حيث تفتقر الدرجات المزيفة (على سبيل المثال ، Q345 المزيفة) إلى القوة المطلوبة.
